Hydraulikaggregat Entlastungsstollen Thun

Ausgangslage

Im Januar 2022 wurden wir beauftragt für den Entlastungsstollen vom Thunersee ein Hydraulikaggregat zu konstruieren. Die Anforderung war den Hydraulikzylinder des Auslaufschützen schneller zu heben und zu senken.

Lösung / Umsetzung

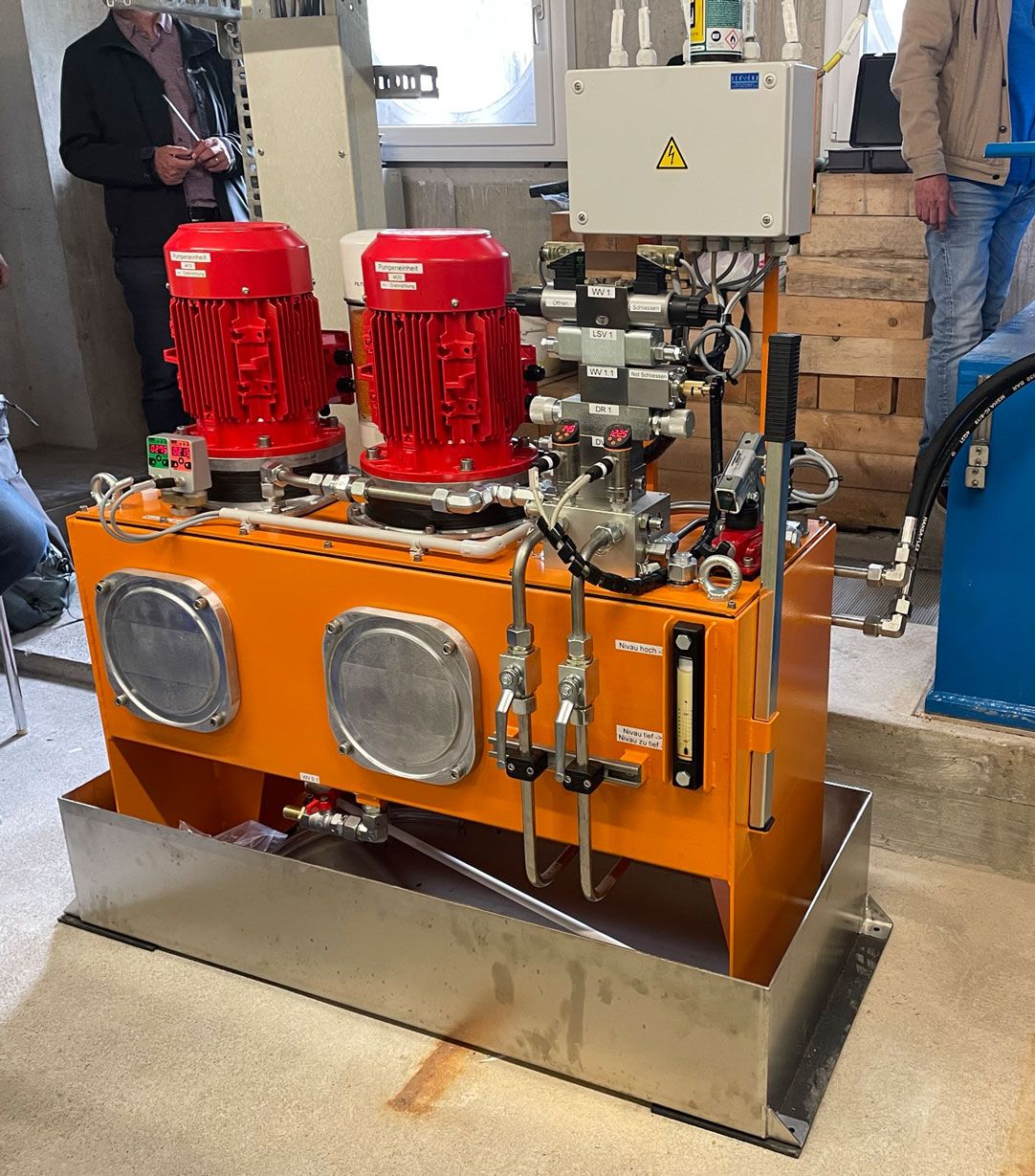

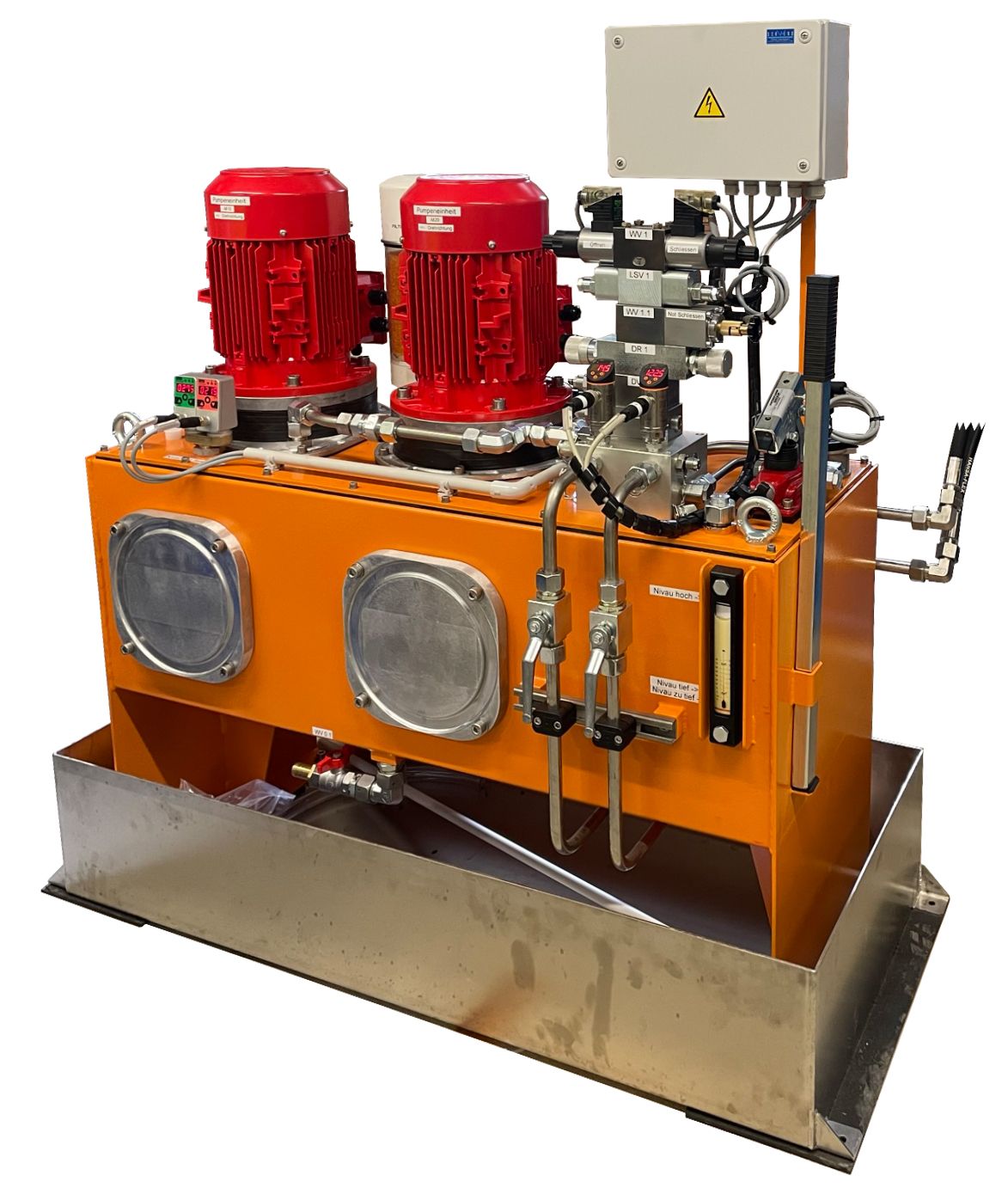

Das Aggregat ist durch Doppelpumpe redundant gebaut. Bei Stromausfall ist eine Notabsenksteuerung entwickelt worden.

Ausführung

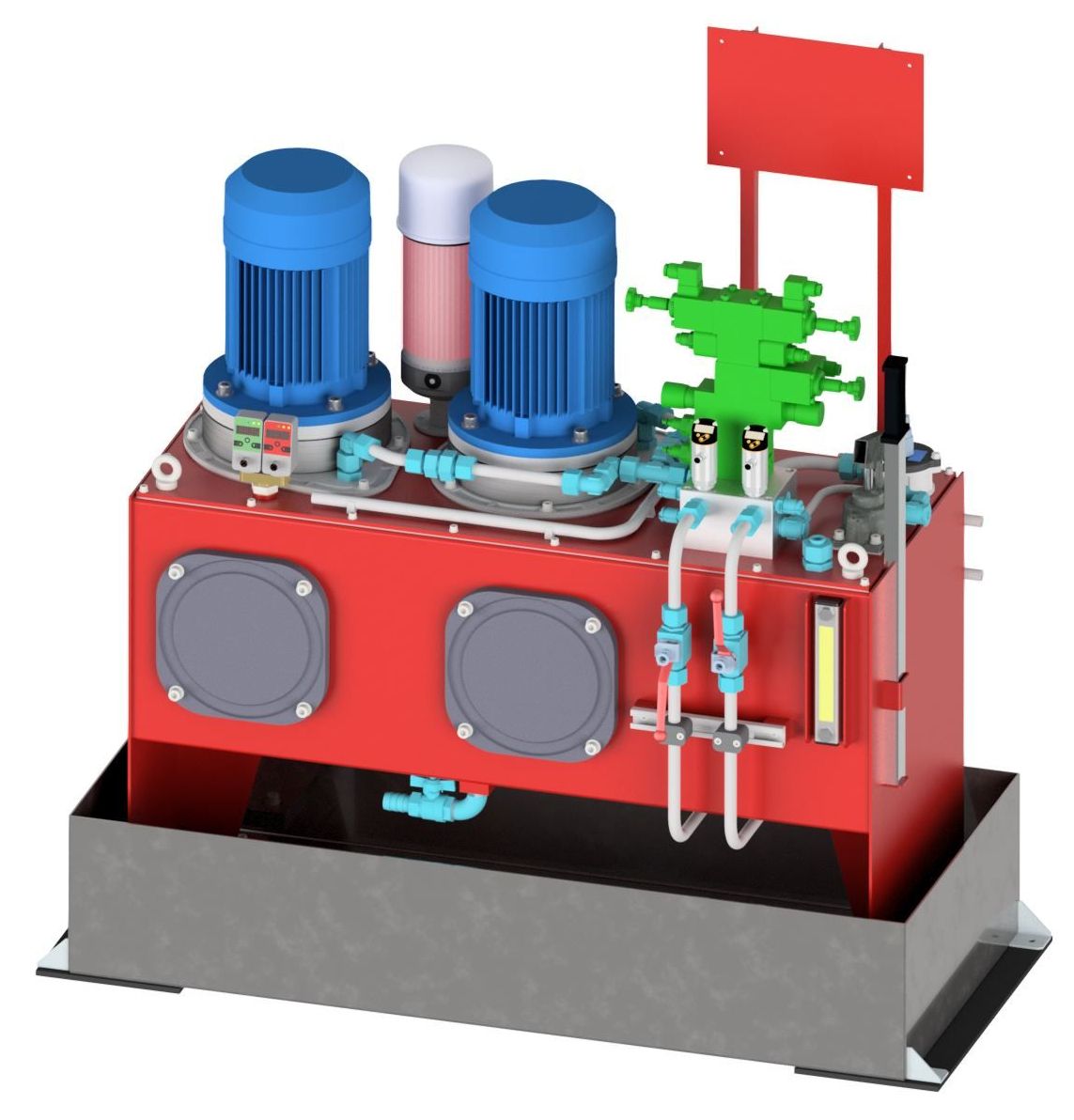

Das Aggregat wurde für ein Zylinder auf folgende Eckdaten zugeschnitten und konstruiert:

• Einfahrkraft 720 kN
• Ausfahrkraft 266 kN
• Hub 3050 mm
• Öffnungszeit 12 min
• Schliesszeit 17 min
